Одна из наиболее распространенных ошибок при проектировании систем электроснабжения заключается в том, что мощность стабилизатора напряжения принимают равной расчетной мощности подключаемой нагрузки. Формально такой подход выглядит логичным: если предприятие потребляет 1 мегаватт, значит достаточно установить стабилизатор на 1000 кВА.
Однако в реальных условиях эксплуатации подобное решение далеко не всегда оказывается правильным.
Электрическая нагрузка промышленного предприятия практически никогда не бывает постоянной. В течение рабочей смены изменяется состав работающего оборудования, запускаются и останавливаются электродвигатели, изменяются технологические режимы, перераспределяется нагрузка между производственными линиями. Кроме того, сама система электроснабжения работает в условиях колебаний питающего напряжения, которые также влияют на режимы работы силового оборудования.
Поэтому при выборе стабилизатора инженеры ориентируются не только на расчетную мощность нагрузки, но и на способность оборудования сохранять работоспособность в наиболее тяжелых режимах эксплуатации. Именно для этого предусматривается запас мощности – один из важнейших параметров надежности системы электроснабжения.
Запас мощности – это резерв надежности, а не неиспользуемая мощность
Термин «запас мощности» нередко понимают неправильно, рассматривая его как часть оборудования, которая большую часть времени остается незадействованной. На практике ситуация обратная.
Запас мощности представляет собой эксплуатационный резерв, позволяющий стабилизатору сохранять расчетные характеристики при изменении режима работы нагрузки.
Иными словами, речь идет не о свободной мощности, а о способности оборудования без ухудшения рабочих параметров воспринимать кратковременное увеличение полной мощности, возникающее при переходных процессах.
Такие режимы возникают значительно чаще, чем может показаться.
Даже если технологическая линия работает непрерывно, в течение смены происходят включения насосов, компрессоров, вентиляционных установок, транспортных механизмов и другого оборудования с электродвигателями. Каждый подобный запуск сопровождается увеличением потребляемого тока. Подобная нагрузки может вносить помехи в сеть и формировать вредоносные гармоники, снижая эффективность сетевого оборудования. Если стабилизатор уже работает на пределе своих возможностей, даже кратковременная дополнительная нагрузка может привести к срабатыванию защиты или переходу оборудования в режим байпаса.
Поэтому запас мощности следует рассматривать не как экономически неоправданный резерв, а как необходимый элемент обеспечения надежности промышленной системы электроснабжения.
Почему расчет только по установленной мощности оказывается недостаточным
При выборе стабилизатора нередко используют наиболее простой способ расчета — суммируют паспортную мощность всех потребителей и подбирают оборудование с аналогичным номиналом. Второй стандартный способ подбора стабилизатора – по номиналу вводного автомата – путем умножения значения номинального тока на напряжение, которое в итоге дает значение максимальной мощности по каждой фазе. Автоматический выключатель не отключается сразу, а продолжает работать еще некоторое время, которое определяется уровнем перегрузки.

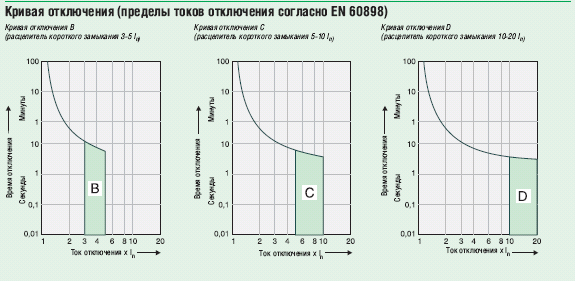

Подобная методика выбора стабилизаторов позволяет получить лишь ориентировочную величину нагрузки, однако не учитывает реальные процессы, происходящие в электрической сети.
Во-первых, значительная часть промышленного оборудования представляет собой индуктивную нагрузку. Электродвигатели, насосы, компрессоры, трансформаторы и вентиляционные установки потребляют не только активную, но и реактивную мощность. Следовательно, расчет необходимо выполнять по полной мощности, выраженной в киловольт-амперах.
Связь между активной и полной мощностью определяется коэффициентом мощности:
S = P / cos φ
где:
- P — активная мощность, кВт;
- S — полная мощность, кВА;
- cos φ — коэффициент мощности.
Например, если суммарная активная мощность оборудования составляет 850 кВт, а средний коэффициент мощности равен 0,85, фактическая нагрузка на стабилизатор будет составлять уже около 1000 кВА.
Следовательно, оборудование, выбранное исключительно по активной мощности, с самого начала окажется недостаточным.
Почему даже правильно рассчитанная мощность не гарантирует надежную работу
Предположим, что расчет выполнен корректно и полная мощность предприятия действительно составляет около 1000 кВА.
Возникает закономерный вопрос: достаточно ли в этом случае установить стабилизатор такой же мощности?
С инженерной точки зрения – нет.
Расчетная нагрузка отражает лишь один из режимов работы объекта. Между тем электрическая сеть постоянно испытывает кратковременные изменения, сопровождающиеся увеличением тока.
Наиболее характерными причинами являются:
- запуск электродвигателей;
- включение нескольких крупных потребителей одновременно;
- изменение коэффициента мощности;
- кратковременные технологические перегрузки;
- снижение напряжения питающей сети.
Каждый из этих факторов приводит к росту тока, проходящего через силовые элементы стабилизатора.
А именно ток определяет тепловую нагрузку оборудования.
Почему увеличение тока настолько критично
При анализе режимов работы силового оборудования инженеры оценивают не только величину тока, но и связанные с ним тепловые процессы.
Потери мощности в проводниках, обмотках трансформаторов и силовых элементах стабилизатора определяются законом Джоуля–Ленца и пропорциональны квадрату тока:
Pпот = I²R
Это означает, что тепловыделение растет значительно быстрее самого тока.
Например, увеличение тока всего на 10 % приводит примерно к 21-процентному росту тепловых потерь.
При увеличении тока на 20 % тепловая нагрузка возрастает уже почти на 44 %.
Именно поэтому эксплуатация оборудования вблизи его номинальной мощности резко сокращает запас по нагреву и делает систему значительно более чувствительной к любым переходным процессам.
Наличие эксплуатационного резерва позволяет уменьшить влияние подобных режимов и обеспечить более стабильную работу силовой части стабилизатора.
Пусковые токи – главный аргумент в пользу запаса мощности
Наиболее тяжелым режимом для любого источника питания остается запуск электродвигателей.
В момент включения асинхронного двигателя ротор неподвижен, поэтому противо-ЭДС практически отсутствует. Сопротивление обмоток оказывается минимальным, вследствие чего двигатель кратковременно потребляет ток, значительно превышающий номинальный.
Для большинства промышленных асинхронных двигателей кратность пускового тока составляет 4–8 номинальных токов, хотя для отдельных видов оборудования она может быть и выше.
Продолжительность такого режима обычно не превышает нескольких секунд, однако именно в этот момент система электроснабжения испытывает максимальную нагрузку.
Если стабилизатор выбран без эксплуатационного резерва, возможны снижение выходного напряжения, срабатывание защиты или переход оборудования в режим обхода стабилизации.
Следовательно, оценка только установившейся нагрузки не позволяет определить реальные требования к мощности стабилизатора.
Практический пример: почему расчет «впритык» приводит к дополнительным затратам
Предположим, при проектировании нового производственного участка суммарная активная мощность установленного оборудования составила 890 кВт. Основными потребителями являются насосные агрегаты, компрессорная установка, вентиляционное оборудование и вспомогательные механизмы.
При среднем коэффициенте мощности 0,86 расчетная полная мощность нагрузки составляет:
890 / 0,86 = 1035 кВА.
Формально наиболее близким типоразмером выглядит стабилизатор мощностью 1000 кВА. Если ориентироваться только на паспортные мощности оборудования, такое решение может показаться экономически оправданным.
Однако уже на стадии анализа технологического процесса становится очевидно, что подобный выбор практически не оставляет эксплуатационного резерва.
Во время запуска различных видов оборудования нагрузка на систему электроснабжения кратковременно возрастает из-за высоких уровней гармоник в сети. Кроме того, в процессе эксплуатации оборудование редко работает в неизменном режиме: изменяется последовательность включения механизмов, модернизируются производственные линии, подключаются новые потребители.
Предположим, что через два года после ввода объекта в эксплуатацию предприятие устанавливает дополнительные насосы мощностью 132 кВт для увеличения производительности технологической линии. Подобная модернизация не считается необычной – на большинстве промышленных предприятий установленная мощность постепенно увеличивается по мере развития производства.
В результате суммарная активная мощность возрастает до 1022 кВт, а полная мощность – примерно до 1188 кВА при том же коэффициенте мощности.
Это означает, что ранее установленный стабилизатор мощностью 1000 кВА уже не способен обеспечить работу объекта в расчетном режиме.
Если запас мощности не был предусмотрен изначально, предприятию приходится решать значительно более сложную задачу, чем просто заменить оборудование. Необходимо вывести из эксплуатации действующий стабилизатор, выполнить демонтаж силовых подключений, скорректировать проектную документацию, установить новое оборудование, провести повторные пусконаладочные работы и повторно остановить часть технологического процесса.
Во многих случаях стоимость этих работ существенно превышает разницу в цене между соседними моделями стабилизаторов, которая существовала на этапе первоначального выбора оборудования.
Именно поэтому при проектировании систем промышленного электроснабжения инженер оценивает не только текущую нагрузку объекта, но и вероятность ее изменения в течение всего расчетного срока эксплуатации. В этом случае запас мощности перестает быть «избыточной» характеристикой оборудования и становится экономически обоснованным резервом, позволяющим избежать значительно больших затрат в будущем.
Когда стабилизатор большой мощности становится необходимостью
По мере увеличения мощности объекта меняются не только номинальные характеристики стабилизатора, но и требования к его конструкции.
Для нагрузки в несколько десятков киловольт-ампер критическое значение имеют точность стабилизации и скорость реакции. Однако по мере перехода к объектам мощностью в сотни и тысячи киловольт-ампер на первый план выходят и другие параметры:
- способность оборудования длительно работать под высокой нагрузкой;
- устойчивость к переходным процессам;
- перегрузочная способность;
- надежность силовой части;
- возможность эксплуатации в условиях нестабильного электроснабжения;
- минимизация риска остановки технологического процесса.
Фактически стабилизатор становится одним из элементов энергетической инфраструктуры предприятия. Его задача заключается не только в поддержании заданного уровня напряжения, но и в обеспечении непрерывности производственного процесса.
По этой причине при выборе оборудования инженеры оценивают не отдельные характеристики, а их совокупность. Высокая номинальная мощность сама по себе не гарантирует надежной работы, если стабилизатор не рассчитан на эксплуатацию в условиях тяжелых переходных режимов.
Почему для крупных объектов недостаточно просто увеличить мощность стабилизатора
На первый взгляд может показаться, что задача решается достаточно просто: если нагрузка возрастает, следует выбрать стабилизатор большей мощности.
На практике с увеличением единичной мощности оборудования усложняется сама система электроснабжения.
Возрастают рабочие токи, увеличиваются электродинамические усилия в силовых цепях, повышаются требования к механической прочности токоведущих элементов и эффективности охлаждения. Одновременно возрастают требования к надежности коммутационной аппаратуры и систем защиты, поскольку стоимость ошибки на крупных объектах значительно выше, чем в сетях небольшой мощности.
Кроме того, применение нескольких стабилизаторов меньшей мощности вместо одного мощного устройства не всегда оказывается оптимальным решением. Такая схема увеличивает количество силовых соединений, коммутационных аппаратов и устройств защиты, усложняет распределение нагрузки и повышает объем эксплуатационного обслуживания.
Именно поэтому для крупных промышленных предприятий выпускаются специализированные стабилизаторы мощностью в сотни и тысячи киловольт-ампер, конструкция которых изначально рассчитана на работу в подобных условиях.
Ortea Sirius – пример инженерного подхода к стабилизации напряжения на объектах большой мощности
Одним из примеров оборудования такого класса является серия Ortea Sirius – трехфазные промышленные стабилизаторы напряжения, разработанные для эксплуатации на крупных производственных и инфраструктурных объектах.
Серия включает модели мощностью до 6000 кВА, в том числе Ortea Sirius 6000, относящуюся к наиболее мощным серийным электромеханическим стабилизаторам напряжения в мире.
Однако сама по себе высокая мощность не является главным преимуществом подобных систем.
При эксплуатации крупных промышленных объектов существенно большее значение имеют параметры, определяющие устойчивость оборудования в реальных условиях работы.
Одной из таких характеристик является диапазон входного напряжения. Стандартные исполнения Sirius рассчитаны на работу при отклонениях напряжения ±15/20 % и ±25/30 %, а для сетей с более сложными условиями электроснабжения доступны модификации с диапазонами ±10 %, ±25 %, ±30 %, +15/-35 % и +15/-45 %.
Это позволяет подобрать оборудование с учетом особенностей конкретной сети без применения дополнительных технических решений.
Высокая точность стабилизации – до ±0,5 % – достигается благодаря электромеханическому принципу регулирования с использованием металлографитовых роликов. Для предприятий, использующих высокоточное технологическое оборудование, автоматизированные производственные линии и чувствительную силовую электронику, стабильность напряжения напрямую влияет на качество технологического процесса и ресурс оборудования.
Не менее важной характеристикой является перегрузочная способность.
В отличие от бытовых нагрузок промышленное оборудование регулярно работает в условиях кратковременных пиков потребления, возникающих при запуске двигателей, включении мощных механизмов и переходных процессах. Способность стабилизатора выдерживать кратковременные перегрузки до 1000 % позволяет сохранять работоспособность системы именно в те моменты, когда нагрузка на сеть достигает максимальных значений.
Конструкция Sirius также предусматривает встроенную защиту от перенапряжений и молниезащиту SPD классов I и II, а при возникновении перегрузки оборудование автоматически переходит в режим «транзит», сохраняя электроснабжение потребителей. Для предприятий непрерывного производственного цикла такая возможность зачастую имеет большее значение, чем абсолютная точность стабилизации, поскольку позволяет избежать полной остановки технологического процесса.
Рабочий диапазон температур от –25 до +45 °C расширяет возможности применения оборудования как внутри производственных помещений, так и на объектах с тяжелыми климатическими условиями.
В результате серия Sirius представляет собой не просто линейку мощных стабилизаторов, а комплексное инженерное решение, ориентированное на обеспечение надежности систем электроснабжения крупных промышленных объектов.
Где действительно необходим большой запас мощности
Наибольшую эффективность стабилизаторы с существенным резервом мощности демонстрируют на объектах, где изменение режима электропотребления является нормальной частью технологического процесса.
К таким предприятиям относятся металлургические и машиностроительные заводы, нефтегазовые и химические производства, горнодобывающие предприятия, деревообрабатывающие комплексы, насосные и компрессорные станции, крупные холодильные терминалы, логистические комплексы и центры обработки данных.
Общей особенностью подобных объектов является высокая доля электродвигательной нагрузки, наличие оборудования с большими пусковыми токами и жесткие требования к непрерывности электроснабжения.
В таких условиях запас мощности позволяет компенсировать не только текущие эксплуатационные нагрузки, но и обеспечить возможность дальнейшего развития предприятия без необходимости реконструкции системы стабилизации напряжения.
Запас мощности – это инвестиция в развитие предприятия
При обсуждении стоимости оборудования вопрос запаса мощности часто рассматривается исключительно с точки зрения первоначальных капитальных затрат.
Однако инженерный подход предполагает оценку стоимости всего жизненного цикла системы электроснабжения.
Фактически предприятие приобретает не дополнительные киловольт-амперы, а резерв времени до следующей реконструкции.
Если стабилизатор выбран с минимально допустимой мощностью, любое существенное увеличение нагрузки – установка новой производственной линии, модернизация насосной станции, расширение компрессорного хозяйства – может потребовать замены уже действующего оборудования.
Это означает повторную разработку проектной документации, демонтаж существующего стабилизатора, монтаж нового оборудования, проведение пусконаладочных работ и, как правило, остановку части технологического процесса.
Во многих случаях стоимость подобных мероприятий многократно превышает разницу между соседними типоразмерами стабилизаторов, существовавшую на этапе первоначального выбора оборудования.
Поэтому разумный запас мощности следует рассматривать не как избыточную характеристику, а как инвестицию в возможность развития предприятия без существенной реконструкции системы электроснабжения.
Заключение
Выбор промышленного стабилизатора напряжения – это инженерная задача, в которой недостаточно ориентироваться только на текущую установленную мощность потребителей.
Надежность системы электроснабжения определяется совокупностью факторов: полной мощностью нагрузки, коэффициентом мощности, пусковыми токами, характером технологических процессов, перегрузочной способностью оборудования и перспективами развития предприятия.
Именно поэтому при проектировании крупных объектов закладывают эксплуатационный резерв мощности, позволяющий стабилизатору сохранять работоспособность в наиболее тяжелых режимах эксплуатации и обеспечивать возможность дальнейшего увеличения нагрузки без реконструкции энергетической инфраструктуры.
Для объектов с установленной мощностью в сотни и тысячи киловольт-ампер особое значение приобретают специализированные решения, рассчитанные на длительную работу в сложных условиях эксплуатации. Серия Ortea Sirius демонстрирует именно такой подход, сочетая высокую единичную мощность, широкий диапазон регулирования входного напряжения, точность стабилизации, значительную перегрузочную способность и комплекс встроенных защит, необходимых для надежной работы современных промышленных предприятий.
