Долговечность электрического оборудования и бытовых электроприборов в значительной степени определяется качеством поступающей электрической энергии. Наиболее существенное влияние на работу энергопотребляющих устройств оказывает фактический уровень напряжения электрической сети.
Отклонение сетевого напряжения в ту или иную сторону от номинальной величины негативно влияет на систему освещения, электронагревательные приборы, асинхронные двигатели холодильников, стиральных машин, климатической техники. Согласно ГОСТ 32144-2013 допустимые отклонения напряжения составляют ±10% от номинала (230В), что соответствует диапазону 207-253В.
Осветительные лампы накаливания особенно чувствительны к отклонениям питающего напряжения: при снижении напряжения резко уменьшается световой поток, а при увеличении сокращается срок их службы. Уровень светоотдачи светодиодных ламп в меньшей степени подвержен влиянию перепадов напряжения, но преобразователь, вмонтированный в каждую такую лампу, может быть при этом повреждён. Отклонение параметров электропитания приводит к увеличению потребления электродвигателями реактивной мощности, перегреву их обмоток и возможности пробоя изоляции.
Таким образом, поставка электроэнергии несоответствующего качества может нанести значительный финансовый ущерб абонентам электрической сети. Одним из эффективных способов решения проблемы является установка стабилизатора напряжения на стороне потребителя.
Типы стабилизаторов напряжения
Стабилизатор напряжения — это устройство, на выходе которого значение напряжения не выходит за пределы допустимого интервала при значительном изменении входных параметров.
Классификация по принципу действия
Современные стабилизаторы подразделяются на несколько основных типов:
1. Электромеханические (сервоприводные) — регулирование осуществляется путем перемещения щетки или ролика по обмотке автотрансформатора с помощью сервопривода. Преимущества: плавная регулировка, высокая точность (0,5-3%). Недостатки: средняя скорость реакции, возможный износ движущихся частей (щетки).
2. Релейные — коммутация обмоток трансформатора осуществляется электромеханическими реле. Преимущества: низкая стоимость, простота конструкции. Недостатки: ступенчатое регулирование, ограниченный ресурс реле.
3. Тиристорные (симисторные) — электронные стабилизаторы с полупроводниковыми ключами. Преимущества: высокая скорость переключения, бесшумность. Недостатки: ступенчатая регулировка, низкая помехоустойчивость.
4. Инверторные (двойного преобразования) — входное напряжение преобразуется в постоянное, а затем обратно в переменное. Преимущества: мгновенная реакция на изменения входного напряжения, идеальная синусоида выходного напряжения, высокая точность стабилизации (±2%), широкий диапазон входного напряжения (90-310В), отсутствие движущихся частей. Недостатки: менее устойчивы к кратковременным перегрузкам, ограничение выпускаемой линейки по мощности, высокая стоимость ремонта.
5. Феррорезонансные — устаревший тип, в настоящее время применяется редко.
Классификация по другим критериям
По количеству фаз:
— Однофазные (230В) — для квартир и небольших домов
— Трехфазные (400В) — для объектов с трехфазным вводом
По мощности подключаемой нагрузки:
— Малой мощности (до 20 кВА)
— Средней мощности (20-100 кВА)
— Большой мощности (свыше 100 кВА)
По способу регулирования:
— Ступенчатые (релейные, тиристорные)
— Бесступенчатые (электромеханические, инверторные)
Стабилизатор может быть установлен как для защиты отдельных электроприборов, так и на вводе питания всего объекта — дома или квартиры.
Установка стабилизатора на вводе питания дома
Для обеспечения стабилизированным напряжением всех электроприборов в доме стабилизатор устанавливается на вводе питания, сразу после счетчика электрической энергии и вводного автоматического выключателя. Стабилизированное напряжение с выхода стабилизатора подается на ввод распределительного щитка при его наличии, либо непосредственно на нагрузку.
Перед стабилизатором напряжения рекомендуется устанавливать автоматический выключатель или дифференциальный автомат для защиты и возможности отключения устройства при обслуживании.
Место установки стабилизатора
При выборе места установки стабилизирующего устройства необходимо соблюдать требования, изложенные в инструкции по эксплуатации и ПУЭ (Правила устройства электроустановок), общие положения которых заключаются в следующем:
Требования к размещению
1. Напольная установка осуществляется на горизонтальную поверхность, обладающую достаточной прочностью. Настенное крепление выполняется анкерными болтами с учетом веса устройства.
2. Вентиляция и температурный режим:
— Условия размещения стабилизатора должны обеспечивать отвод тепла, выделяемого им при работе
— Недопустима блокировка вентиляционных отверстий в корпусе устройства
— Расстояние от корпуса до ближайшей поверхности должно быть не менее 20 см (для некоторых моделей до 1 метра)
— Рекомендуемая температура окружающей среды: от -15°C до +45°C (для отдельных моделей от -20°C до +40°C)
3. Размеры и освещенность выбранного помещения должны быть достаточными для проведения операций по техническому обслуживанию и осмотру оборудования.
4. Защита от внешних воздействий:
— Стабилизатор должен быть защищен от попадания влаги, токопроводящей пыли и взрывоопасных веществ
— Нежелательна установка устройства вблизи источников тепла
— Окружающая среда должна быть невзрывоопасной, без содержания агрессивных веществ (паров кислот, щелочей и других жидкостей)
5. Заземление: Корпусные металлические части стабилизатора должны иметь электрическое соединение с защитным заземлением при соблюдении всех требований ПУЭ. Сопротивление заземления должно быть не более 4 Ом.
Выбор стабилизатора: основные критерии
Расчет мощности
Мощность стабилизатора выбирается исходя из максимального значения одновременно подключаемой нагрузки:
1. Определение суммарной мощности: необходимо сложить мощности всех электроприборов, которые будут работать одновременно. Более простым способом определения потребляемой мощности в большинстве случаев является расчет, основанный на номинале автоматического выключателя, который установлен для защиты нагрузки. Для приборов с электродвигателями (холодильники, кондиционеры, насосы) следует учитывать пусковые токи, которые могут в 3-5 раз превышать номинальную мощность.
2. Запас мощности: Необходимо предусмотреть запас в 20-30%, обеспечивающий работу стабилизатора в оптимальном режиме и позволяющий подключить новые электроприборы в будущем.
Рабочий диапазон напряжения
Диапазон изменения входных параметров стабилизатора должен согласовываться с фактическими колебаниями напряжения в электрической сети. Для этого рекомендуется предварительно провести замеры напряжения в разное время суток.
Точность стабилизации и скорость реакции
При наличии аппаратуры, особо чувствительной к качеству напряжения (электроника управления газовыми котлами, медицинское оборудование, аудио-видео техника), учитываются:
— Точность стабилизации – для инверторных стабилизаторов ±2%, для электромеханических ±0,5-3%, для релейных и тиристорных ±5-8%
— Скорость реакции – инверторные — 0 мс, тиристорные — 10-20 мс, релейные — 20-100 мс, электромеханические — 10-50 мс
Выбор сечения кабеля
Сечение кабеля для подключения стабилизатора должно соответствовать максимальному току нагрузки:
Согласно ПУЭ и рекомендациям производителей:
| Ток, А | Сечение медного кабеля, мм² | Максимальная мощность (230В), кВт |
| 16 | 1,5 | 3,5 |
| 25 | 2,5 | 5,5 |
| 32 | 4 | 7 |
| 40 | 6 | 9 |
| 50 | 10 | 11,5 |
| 63 | 16 | 14,5 |
Сечение кабеля выбирается по току вводного автоматического выключателя и должно быть не меньше сечения вводного кабеля в дом.

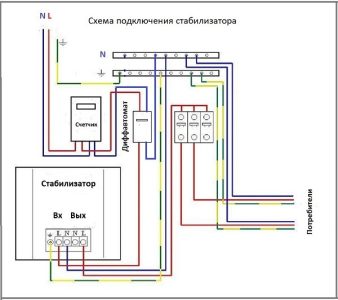

Подключение однофазного стабилизатора
Маломощные стабилизаторы с вилкой и розеткой могут подключаться самостоятельно. Выполнение соединений и подключение мощных моделей стабилизатора к электрической сети выполняется персоналом, обладающим необходимой квалификацией (группа по электробезопасности не ниже III).
Порядок подключения
1. Отключите вводной автоматический выключатель для обеспечения безопасности работ.
2. Подключите фазный провод от выхода счетчика (или от отдельного автомата) к клемме L (Input/Lin) стабилизатора.
3. Подключите нулевой провод от счетчика к клемме N (Input/Nin) стабилизатора. В некоторых моделях входной и выходной ноль объединены на одной клемме.
4. Подключите фазный провод от клеммы L (Output/Lout) стабилизатора к распределительному щитку (на групповые автоматы).
5. Подключите нулевой провод от клеммы N (Output/Nout) к нулевой шине распределительного щитка.
6. Подключите заземляющий провод от клеммы PE стабилизатора к шине заземления PE или непосредственно к заземляющему устройству в соответствии с требованиями ПУЭ.
7. Проверьте надежность всех соединений, правильность схемы подключения.
8. Включите вводной автомат, затем автомат стабилизатора.
9. Проверьте показания дисплея стабилизатора (входное и выходное напряжение).
Режим байпас
Байпас (Bypass) – это режим, при котором напряжение подается на нагрузку в обход цепей стабилизации. Это необходимо для:
— Технического обслуживания и ремонта стабилизатора без отключения потребителей
— Подключения нагрузки напрямую без стабилизатора напряжения (при проведении сварочных работ)
Существует два типа байпаса:
1. Внутренний (встроенный) – переключатель расположен внутри корпуса стабилизатора или на лицевой панели
2. Внешний – монтируется отдельно с использованием трехпозиционного переключателя или двух автоматических выключателей.
Подключение трехфазного стабилизатора
Для стабилизации напряжения в трехфазных сетях применяют трехфазные стабилизаторы, которые могут быть выполнены:
— В виде одного трехфазного модуля
— Как три однофазных модуля в одном корпусе.
Когда нужен трехфазный стабилизатор?
Если в доме или на предприятии есть трехфазные потребители (электродвигатели, насосы, компрессоры), которые нуждаются в защите от перекоса фаз, рекомендуется устанавливать трехфазный стабилизатор с соответствующими опциями.
Также в трехфазной сети могут использоваться три однофазных стабилизатора (по одному на каждую фазу).

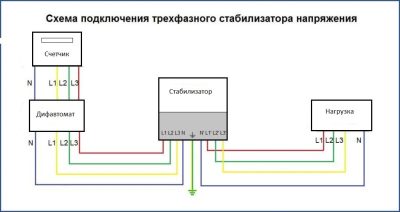

Порядок подключения трехфазного стабилизатора
Порядок подключения
1. Отключите вводной трехфазный автомат
2. Подключите три фазных провода от счетчика к клеммам L1, L2, L3 (Input)
3. Подключите нулевой провод к клемме N (Input)
4. Подключите выходы L1, L2, L3 (Output) к распределительному щитку
5. Подключите выход N (Output) к нулевой шине щитка
6. Подключите заземление к клемме PE
7. Проверьте правильность фазировки (чередование фаз)
8. Включите питание и проверьте работу стабилизатора.
Трехфазный стабилизатор контролирует симметрию напряжения по фазам и при значительном перекосе или пропадании одной из фаз может отключить нагрузку для защиты оборудования.

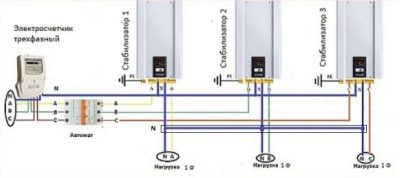

Подключение трех однофазных стабилизаторов в трехфазную сеть
Преимущества такой схемы:
— Возможность размещение трех блоков на стене
— Более удобны в транспортировке (вес и габариты каждого блока в три раза меньше по сравнению с трехфазными моделями)
Недостатки:
— Не защищает от перекоса фаз
— Необходим дополнительный стеллаж при установке друг над другом
— У мощных моделей стоимость может быть выше, чем у аналогичного трехфазного стабилизатора.
Правильный выбор и профессиональное подключение стабилизатора напряжения обеспечит надежную защиту всего электрооборудования вашего дома или предприятия.
Для подключения стабилизатора рекомендуется привлекать квалифицированных специалистов с группой по электробезопасности не ниже III, имеющих допуск к работам в электроустановках до 1000В.
