стабилизаторы напряжения


Установки компенсации
реактивной мощности





Установки компенсации реактивной мощности со специальными дросселями
Тип Мощность,
квар
Фазы Напряжение
конденса-
торов,
вольт
Напряжение
макс.
(Umax),
вольт
Гц THDIr % Габариты
ШхГхВ,
мм
Вес,кг Цена,руб
PFH 203-100 100 3 525 180 Hz 50 ≤27 600х700х1300 200 340 832
PFH 203-150 150 3 525 180 Hz 50 ≤27 600х700х1700 240 447 248
PFH 203-200 200 3 525 180 Hz 50 ≤27 600х700х1700 300 525 161
PFH 203-250 250 3 525 180 Hz 50 ≤27 800х700х1700 430 563 741
PFH 203-300 300 3 525 180 Hz 50 ≤27 800х700х1700 500 638 044


PFC 203
Установки компенсации реактивной мощности



Ue – номинальное рабочее напряжение
THDIR – коэффициент нелинейных искажений тока для оборудования

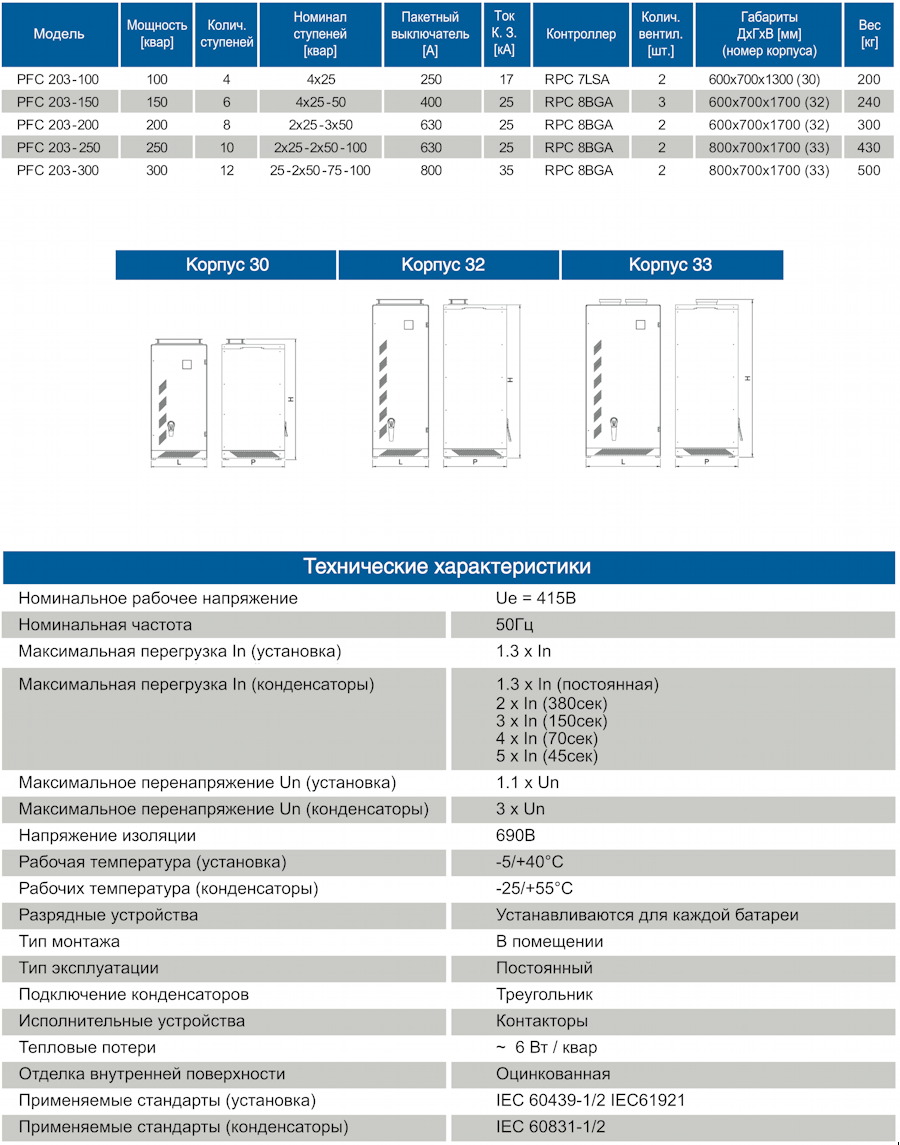

Основные характеристики
Установки компенсации реактивной мощности, предназначенные для сетей, в которых нелинейное искажение тока составляет менее 27%. Использование конденсаторов с самовосстанавливающимся покрытием обеспечивает оптимальные эксплуатационные характеристики, высокую устойчивость к перенапряжению, низкие потери энергии и малые габаритные размеры

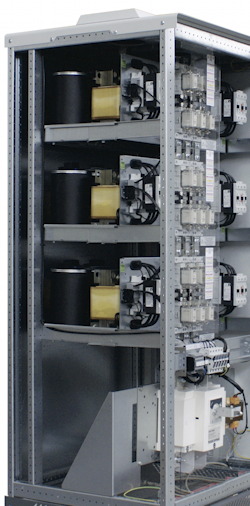

Краткое описание
  • Металлический оцинкованный корпус имеет порошковую окраску в цвет RAL 7035.
  • Изолирующий трансформатор для гальванической развязки питания систем управления.
  • Пакетный выключатель нагрузки, также выполняющий функцию блокировки дверцы.
  • Контакторы с токоограничивающими резисторами для ограничения пускового тока конденсаторов.
  • Самозатухающий кабель, соответствующий стандарту IEC 50267-2-1.
  • Контроллер с интеллектуальным управлением.
  • Трехфазные самовосстанавливающиеся конденсаторы из металлизированного полипропилена. Номинальное напряжение Un = 525В.
  • Трехфазный фильтр-реактор с частотой настройки 180 Гц.


Все использованные комплектующие соответствуют действующим требованиям техники безопасности.
PFC 203
Установки компенсации реактивной мощности
